高頻標簽頻率測試儀
設備名稱：HF001高頻標簽測試儀
高頻頻率測試儀設備參數：
1、頻率測試范圍：1MHz---30MHz
2、諧振頻率測量誤差：±50KHz
3、Q值測量范圍：0---999
4、Q值測量誤差：< 7%
5、LCD顯示：3.2寸TFT液晶屏顯示
6、頻譜曲線圖形顯示
7、頻率儀尺寸：73*52mm 天線尺寸：54*37mm
8、凈重：80g
9、USB口充電
圖片展示：
一、按鍵說明

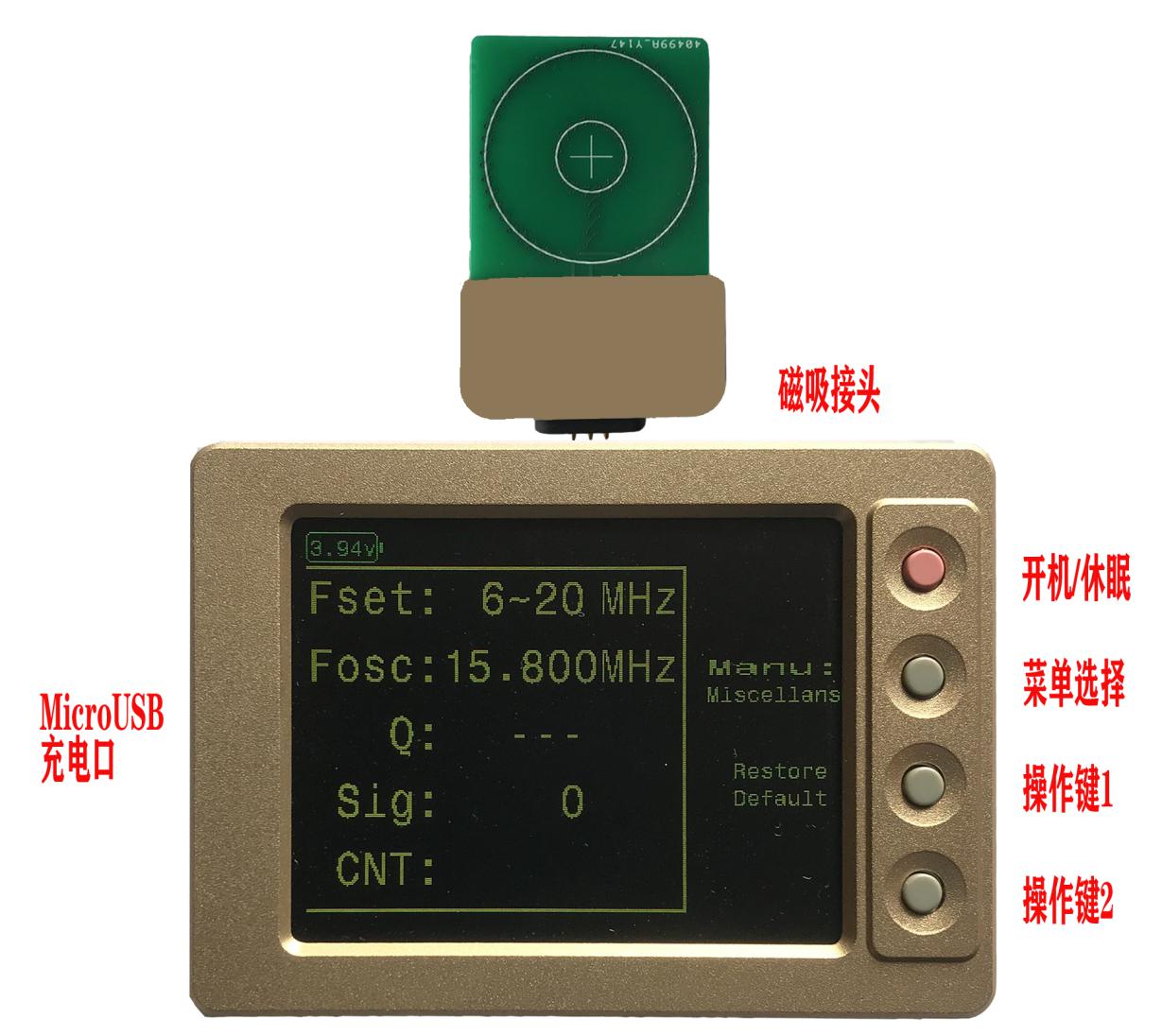

整機按鍵和接口如上圖所示，接口包括microUSB充電口，以及天線磁吸接頭。
總共四個按鍵，從上到下依次為：
1）開機/休眠鍵： 開機之后無操作30分鐘自動休眠，電池電壓低于3.6v自動休眠，
3.7V報 警。
2）菜單選擇鍵：循環菜單，5分鐘無操作自動返回主菜單“MANU”
3）操作鍵1：與菜單頁顯示的內容對應
4）操作鍵2：與菜單頁顯示的內容對應。
二、功能區域說明
功能區說明：
1：電池電壓顯示：為保證測量精度，電池電壓需要高于3.6v. (模擬部分電壓3.3v，
LDO壓降約300mV)；
2：調試信息：回波損耗值
3：諧振頻率-回損曲線低點的頻率。
4：Q值-頻率處傳輸功率減半的帶寬比值。
5：回損曲線
6：菜單區域。
三、功能菜單說明
1） 主頁面：
Normal/Expert顯示模式切換：Expert模式顯示曲線，Normal模式只顯示數值和總的測量數量。
2）檢測上限頻率設置：fMax+--上限頻率加1MHz；fMax---上限頻率減1MHz
3） 檢測下限頻率設置：fMin+--下限頻率+1；fMin- --下限頻率減1
4） 背光設置：bk+ 背光亮度加； bk- 背光亮度減
5）較準： O/S – 短路或開路較準，建議連接線圈之后按這個鍵進行短路較準；
Load – 負載較準，在磁吸接頭接50歐負載進行較準，如果通過同軸延
長線接線圈進行測試，則需要將50歐負載接在延長線的尾部進行較準。
6）其他設置：Restore Default– 恢復出廠設置（較準數據不覆蓋）
四、設備參數
1、頻率測試范圍：1MHz---30MHz
2、諧振頻率測量誤差：±50KHz
3、Q值測量范圍：0---999
4、Q值測量誤差：< 7%
5、LCD顯示：3.2寸TFT液晶屏顯示
6、頻譜曲線圖形顯示
7、頻率儀尺寸：73*52mm 天線尺寸：54*37mm
8、凈重：80g
9、USB口充電

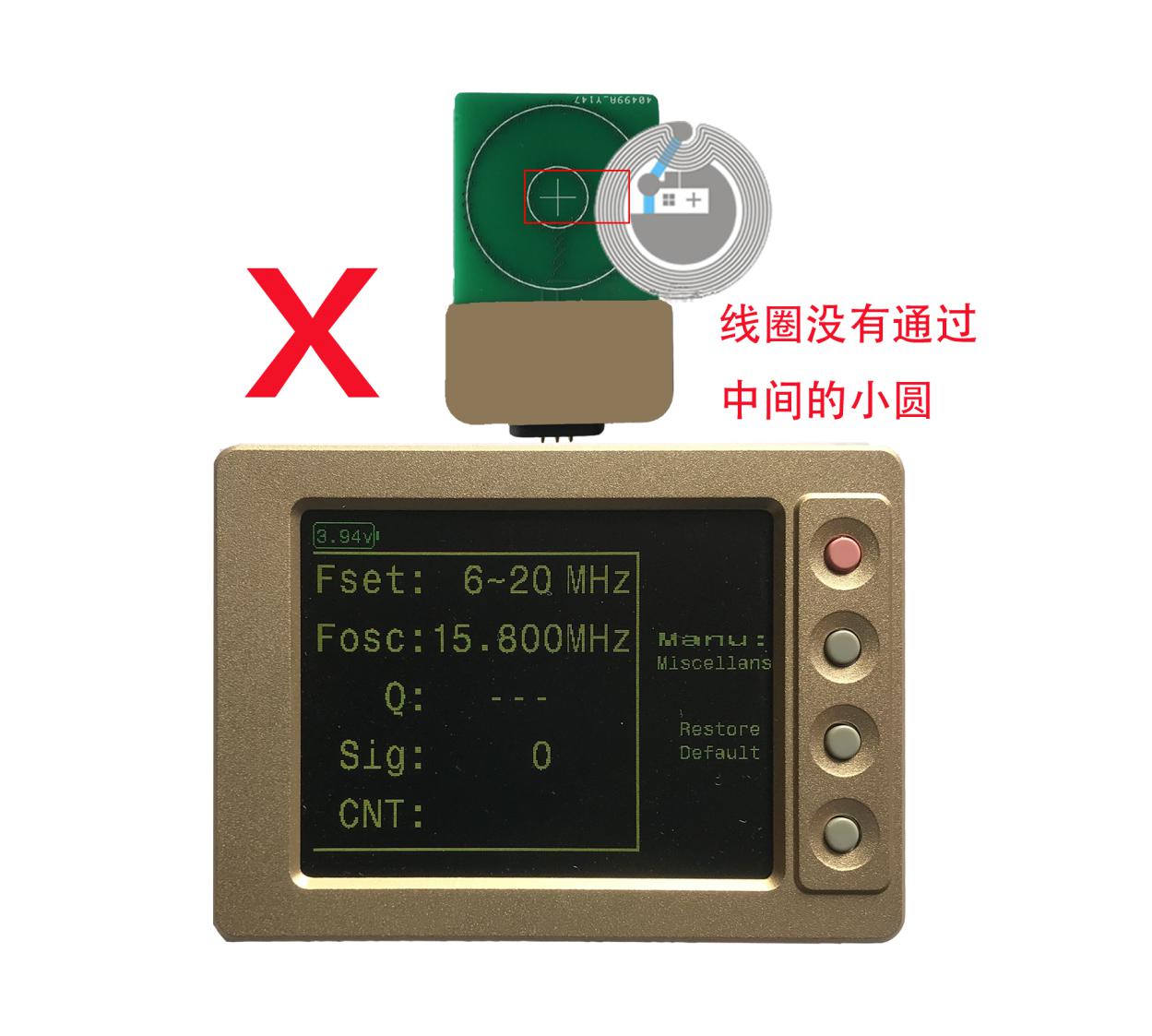

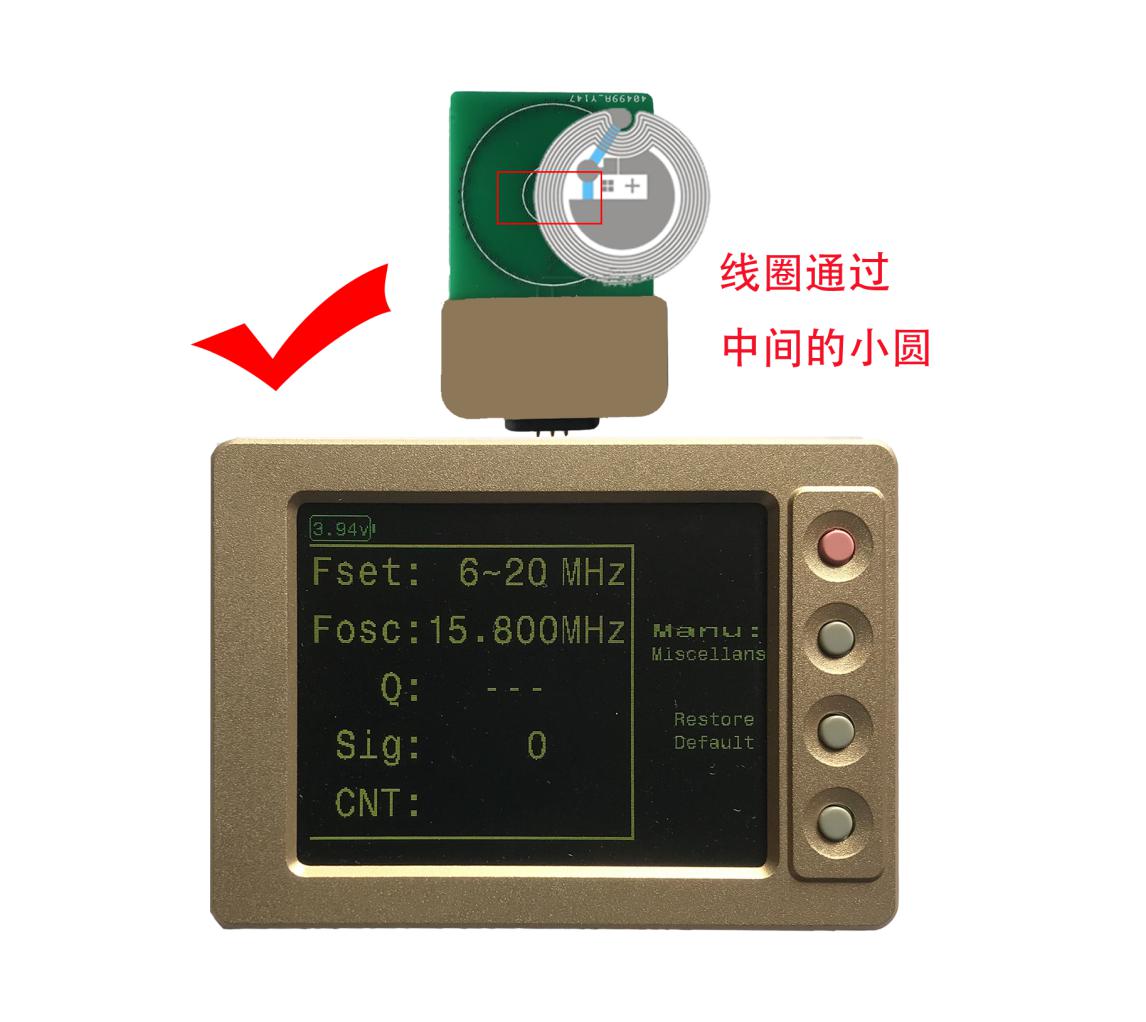

五、使用注意事項
1）電池電壓低于3.6v會顯示低壓警告；
2）4.0版本的硬件在休眠時會完全切斷電池供電，不需要擔心長時間不使用電池放電
